Eigenschaften

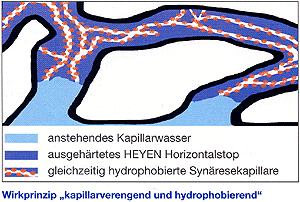

Mit dem Heyen Sanierungssystem "Nachträgliche Horizontalabdichtung" werden bestehende mineralische Baukörper bei fehlender oder nicht funktionstüchtiger Horizontalabdichtung nachträglich gegen kapillar aufsteigende Feuchtigkeit abgedichtet. Das über Bohrlöcher eingebrachte Produkt HEYEN Horizontalstop übernimmt dabei die eigentliche Funktion der Horizontalabdichtung. Die Wirksamkeit des Produktes beruht auf der Kombination der Verkieselung und damit fortschreitenden Mineralisierung der jeweiligen Kapillaren der Bausubstanz bei gleichzeitiger Hydrophobierung der dabei entstehenden Synäresekapillaren. Somit entspricht das Produkt dem Wirkprinzip 4 „kapillarverengend und hydrophobierend“ laut WTA-Merkblatt 4-4-96 „Mauerwerksinjektion gegen kapillare Feuchtigkeit“. Die Wirkung derartiger Produktkombinationen ist unter anderem durch die BAM Berlin belegt.

Die neben HEYEN Horizontalstop aufgeführten Produkte unterbinden als flankierende Maßnahmen:

1. die durchschlagende Feuchtigkeit unterhalb und im
   Bereich der Horizontalabdichtung,
2. die hygroskopische Feuchtigkeitsaufnahme oberhalb
   der Horizontalabdichtung, sowie
3. die allgemeine Kondenswasserbildung.

Die Produkte der flankierenden Maßnahmen verhindern somit das Auftreten von Folgeschäden. Durch die Systemanwendung wird je nach Schadensbild und äußeren Einflüssen eine schnelle Nutzung der Räumlichkeit möglich.

Anwendungsbereich

Dieses Sanierungssystem kommt als nachträgliche Horizontalabdichtung im Bohrlochverfahren gegen kapillar aufsteigende Feuchtigkeit im Hoch- und Tiefbau, einschließlich der Denkmalpflege, zur Anwendung. HEYEN Horizontalstop kann sowohl drucklos, als auch mittels Druckinjektion in fast allen tragfähigen, mineralischen Baustoffen eingebracht werden. Für die Anwendung in Mauerwerken aus Lehm und Gasbeton, in Fugen mit Muschelkalk, sowie für die Anwendung im Sichtbereich von Verblendmauerwerk kommt anstelle des Produktes HEYEN Horizontalstop ein Alternativprodukt zum Einsatz. Für diese Fälle bitten wir Sie, eine Beratung im Werk einzuholen.

Untergrundprüfung / Vorbereitung

Vor der Erstellung der nachträglichen Horizontalabdichtung ist im dafür vorgesehenen Bereich der Wandquerschnitt auf eventuelle Hohlräumigkeit, Rissbildung oder Mehrschaligkeit zu prüfen. Gegebenenfalls sind dann diese Inhomogenitäten zu verfüllen. (siehe Absatz „Verarbeitung“). Bei verputztem Mauerwerk ist der vorhandene salzbefallene, nicht mehr tragfähige Putz mindesten 80 cm über der sichtbaren Durchfeuchtungs-/Versalzungszone restlos zu entfernen. Mürbe Fugen sind ca. 2 cm tief auszukratzen und gegebenenfalls zu verdämmen. Der Untergrund muß nach erfolgter Vorbereitung tragfähig, saugfähig und von sämtlichen Putzresten bzw. anderen Trennschichten befreit sein.

Verarbeitung

1. nachträgliche Horizontalabdichtung

HEYEN Horizontalstop in Kombination mit
HEYEN Bohrloch-Reaktionsschlämme

Bezüglich der Detailangaben zur Erstellung der Bohrlochkette, sowie zur genauen Beschreibung der Verarbeitung verweisen wir auf die Technischen Merkblätter „HEYEN Horizontalstop“ und „HEYEN Bohrloch-Reaktionsschlämme“ bzw. „HEYEN Horizontalstop easy“.

Drucklose Verarbeitung: Bei einem Durchfeuchtungsgrad bis zu ca. 60% kann die Ausführung neben einer Druckinjektion vor allem auch drucklos erfolgen. Dabei verteilt sich das Material schwerkraft- und feuchtigkeitsgeleitet. Je nach örtlichen Gegebenheiten wird in der entsprechenden Höhe innen oder außen eine Bohrlochkette erstellt. Diese Bohrlochkette kann sowohl einreihig, als auch zweireihig versetzt angelegt werden. Der Bohrstaub ist im Anschluss daran auszusaugen bzw. auszublasen. Das Einfüllen von HEYEN Horizontalstop erfolgt dann kontinuierlich in mehreren Arbeitsschritten bis zu dem Zeitpunkt, wo das Mauerwerk nur noch unwesentlich Material aufnimmt. Sollten vor oder während der Verarbeitung Hohlräume etc. festgestellt werden, sind diese zuvor mit HEYEN Bohrloch- Reaktionsschlämme zu verfüllen. Die HEYEN Bohrloch-Reaktionsschlämme wird mit Wasser angemischt und über die Bohrlöcher der Bohrlochkette verfüllt. Nach einer gewissen Standzeit werden diese Löcher wieder freigebohrt. Die Löcher sind nach Abschluss der Arbeiten zu verschließen.

Unsere werksseitig vorkonfektionierten, selbstentleerenden Flaschen in Form des Produktes HEYEN Horizontalstop easy entsprechen der drucklosen Verarbeitung aus Vorratsbehältern laut WTA-Merkblatt 4-4- 96 „Mauerwerksinjektion gegen kapillare Feuchtigkeit“.

Druckinjektion: Bei höheren Durchfeuchtungsgraden, über ca. 60%, ist das Material unter Druck zu injizieren. Durch dieses Verfahren werden bei hohen Durchfeuchtungsgraden ein zügiges Einbringen und eine Zwangsverteilung des erforderlichen Materialverbrauches erreicht. Auch bei der Druckinjektion wird je nach örtlichen Gegebenheiten in der entsprechenden Höhe eine Bohrlochkette innen oder außen erstellt. Dabei wird diese Bohrlochkette in der Regel einreihig angelegt. Vor dem Setzen der Injektionspacker ist der Bohrstaub auszusaugen bzw. auszublasen. Das Verpressen von HEYEN Horizontalstop erfolgt anschließend über die Packer mit geeigneten Geräten im Niederdruck-verfahren. Die Verfüllung von Hohlräumen etc. wird vorzugsweise wie bei der drucklosen Verarbeitung ausgeführt.

2. flankierende Maßnahmen nach Erstellung der Horizontalabdichtung

Die Arbeitsschritte sind für den weiteren Aufbau bis hin zu einer nutzbaren Wandoberfläche anzuwenden. Die Detailbeschreibungen zur Verarbeitung der Produkte sind den einzelnen Technischen Merkblättern zu entnehmen. In bestimmten Fällen sind gegebenenfalls die Arbeitsschritte „Salzbehandlung“ und „Egalisierung des Untergrundes“ vor der Erstellung der nachträglichen Horizontalabdichtung auszuführen.

Salzbehandlung mit HEYEN Antisulfat
Bei fehlenden oder nichtintakten Horizontalabdichtungen ist fast immer mit mittleren bis hohen Salzkonzentrationen im Mauerwerk zu rechnen. Deshalb sollte auf eine Behandlung mit HEYEN Antisulfat laut Beschreibung des Technischen Merkblattes nicht verzichtet werden. Das Produkt wird durch Streichen oder Fluten aufgetragen. HEYEN Antisulfat schützt in diesem Fall die nachfolgend aufgebrachte Egalisierung aus HEYEN Ausgleichputz temporär vor leichtlöslichen bauschädigenden Salzen während der hydraulischen Abbindung.

Egalisierung des Untergrundes mit HEYEN Ausgleichputz
In fast allen Fällen sind einerseits lediglich geringe Steinfestigkeiten anzutreffen, andererseits sind die mürben Fugen zuvor ausgekratzt worden. Weiterhin sind meist größere Unebenheiten bzw. Ausbrüche des Untergrundes im allgemeinen zu beobachten. Somit ist eine Egalisierung in Form einer durchgehenden Putzschicht mit dem Produkt HEYEN Ausgleichputz als Abdichtungsträger unter der folgenden Salzsperre unumgänglich. Es wird empfohlen, 10% des Anmachwasserbedarfes des Mörtels durch HEYEN Haftkonzentrat zu ersetzen.

Salzsperre mit HEYEN Flex-Schlämme 2k
Im Bereich der nachträglich erstellten Horizontalabdichtung, z. B. von kurz unter Gelände bzw. Fußboden bis ca. 20 cm oberhalb der Horizontalabdichtung, wird auf den egalisierten Flächen eine Salzsperre mit HEYEN Flex-Schlämme 2k aufgebracht. Dabei ist der Untergrund ausreichend, das bedeutet, meist mehrmals vorzunässen. Zum Zeitpunkt der Verarbeitung der Schlämme muß die Oberfläche mattfeucht sein. Nach dem Mischen der beiden Komponenten wird die HEYEN Flex-Schlämme 2k in mindestens 2 Arbeitsgängen aufgetragen, um eine gleichmäßige und ganzflächig deckende Schicht zu erhalten. Unterhalb der Horizontalabdichtung hat die HEYEN Flex- Schlämme 2k die Funktion einer Negativabdichtung.

Putzträger mit HEYEN Spritzbewurf
Für die abschließende Putzaufnahme ist ein Putzträger aus HEYEN Spritzbewurf aufzubringen. Dabei wird die mit HEYEN Flex-Schlämme 2k abgedichtete Fläche vollflächig und die übrigen Teilflächen warzenförmig vorgespritzt. Es ist zu beachten, dass die Flächen oberhalb der nachträglichen Horizontalabdichtung erst vor dem Aufbringen des Spritzbewurfes mit HEYEN Antisulfat behandelt werden.

Neuverputz mit HEYEN Sanierputz universal
Nur die richtige Wahl des Putzmörtels sichert erst den Erfolg der durchgeführten Sanierungsmaßnahme, da trocknungsbedingte Prozesse, sowie klimatische Bedingungen immer mit betrachtet werden müssen. Um eine Funktion auch in schwieriger klimatischer Umgebung und bei hoher Salzkonzentration sicherzustellen, wurde dieser neuartige Sanierputz mit herausragenden Eigenschaften entwickelt. HEYEN Sanierputz universal ist auf die vorgespritzte Fläche per Hand oder maschinell aufzubringen, eben abzuziehen und nach dem Ansteifen abzureiben. Zur Oberflächengestaltung sind nur wasserdampfoffene Anstriche bzw. Tapeten/Kleister zu verwenden.

Klicken Sie hier für eine Übersichts-Grafik.

HEYEN Antisulfat - Info
ist eine wässrige Fluatenlösung mit Netzmittelzusatz zum Schutz einer nachfolgenden mineralischen Schicht vor dem Konzentrationsausgleich der leichtlöslichen bauschädigenden Salze des Untergrundes während der hydraulischen Abbindung. Durch die Mineralisierung der meisten oberflächennahen Salze wird eine temporäre Abgrenzung zwischen Untergrund und nachfolgender mineralischer Schicht, sowie eine materialspezifische Verfestigung des Untergrundes erreicht.

HEYEN Ausgleichputz - Info
ist ein modifizierter, hydraulisch abbindender Werktrockenmörtel der Mörtelgruppe III auf Basis von Trasszement und salzarmen Zuschlagstoffen. Das Produkt wird zur Herstellung der Egalisierungs- und Trägerschicht unter Abdichtungen, sowie unter Sanierputzen benötigt.

HEYEN Sanierputz universal - Info
ist ein ausschließlich hydraulisch abbindender und hochsulfatbeständiger Sanierputz der neusten Generation. Das Produkt wird für den Neuverputz von feuchtem, frost- und salzgeschädigtem, sowie kondenswasserbelastetem Mauerwerk verwendet. Einsatzgebiet des Putzes ist die Sanierung und Renovierung von Alt- und Neubauten im Innen- und Außenbereich, einschließlich im Sockelbereich. HEYEN Sanierputz universal übertrifft die Anforderungen „Sanierputz- WTA“ des Merkblattes 2-2-91/D des WTA.
